Чертеж редуктор зубчатый цилиндрический a=125; m=2 мм
📂 Чертежи
👤 alexey_ktop
Описание товара

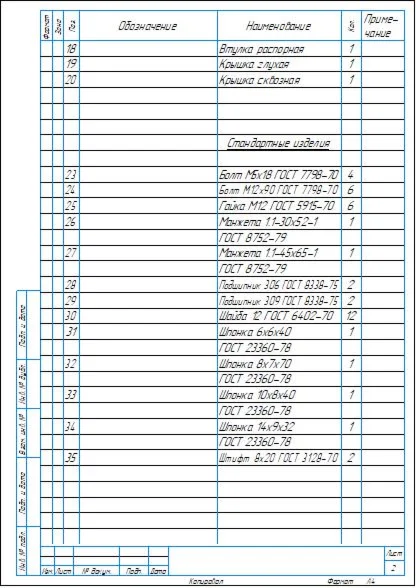

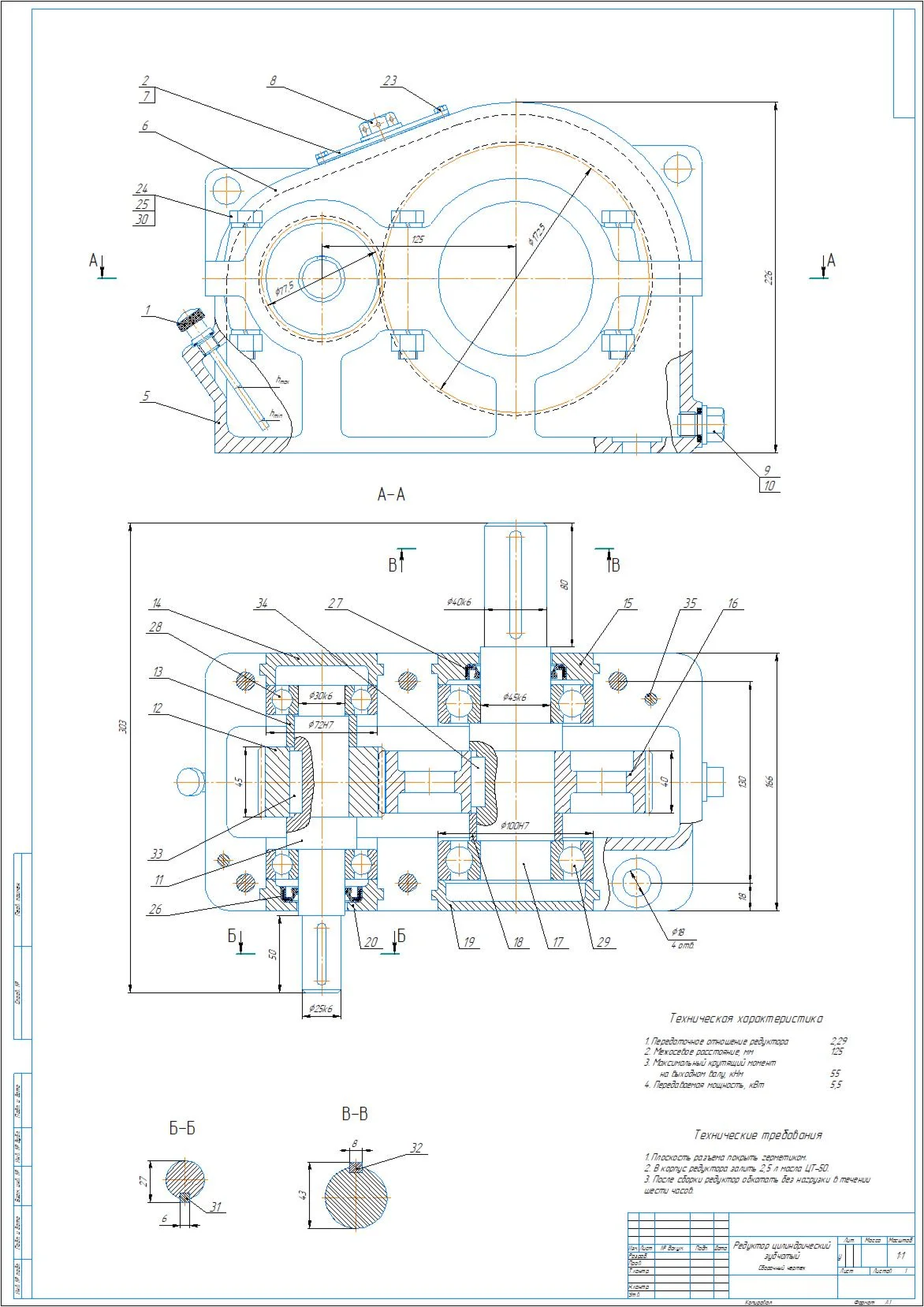

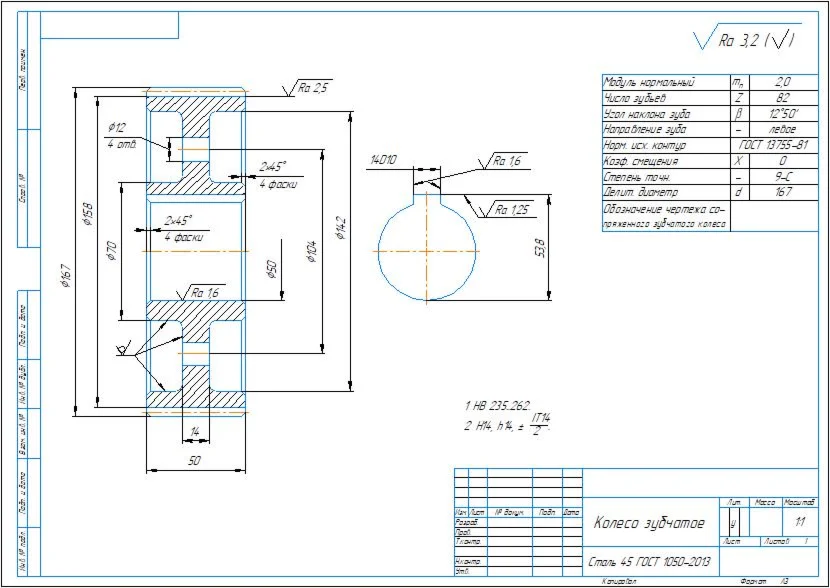

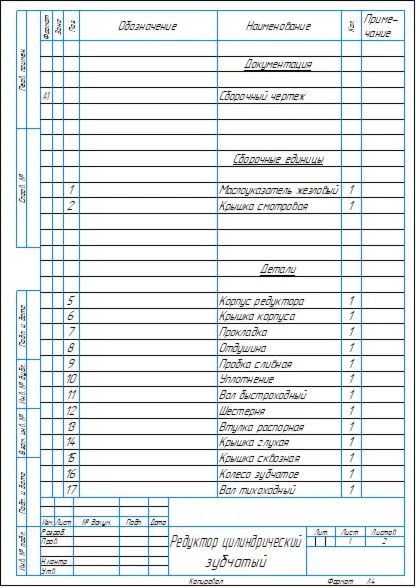

Сборочный чертеж и спецификация на редуктор цилиндрический зубчатый одноступенчатый горизонтальный с параметрами: межосевое расстояние 125 мм, модуль зацепления 2 мм, передаточное отношение 2,29. Также приложен рабочий чертеж детали колесо зубчатое. Чертежи и спецификация выполнены в программе Компас 3D
