Технорабочий проект узла учета газа.
Реконструкция узла учета природного газа будет производиться на участке трубопроводов газа.
Проектом предусмотрена замена импульсных линий от отборов на сужающих устройствах до первичных преобразователей давления.
Замена существующих средств измерений.
Интеграция показаний и архивных данных с узла учета в АИИС КУТ предприятия.

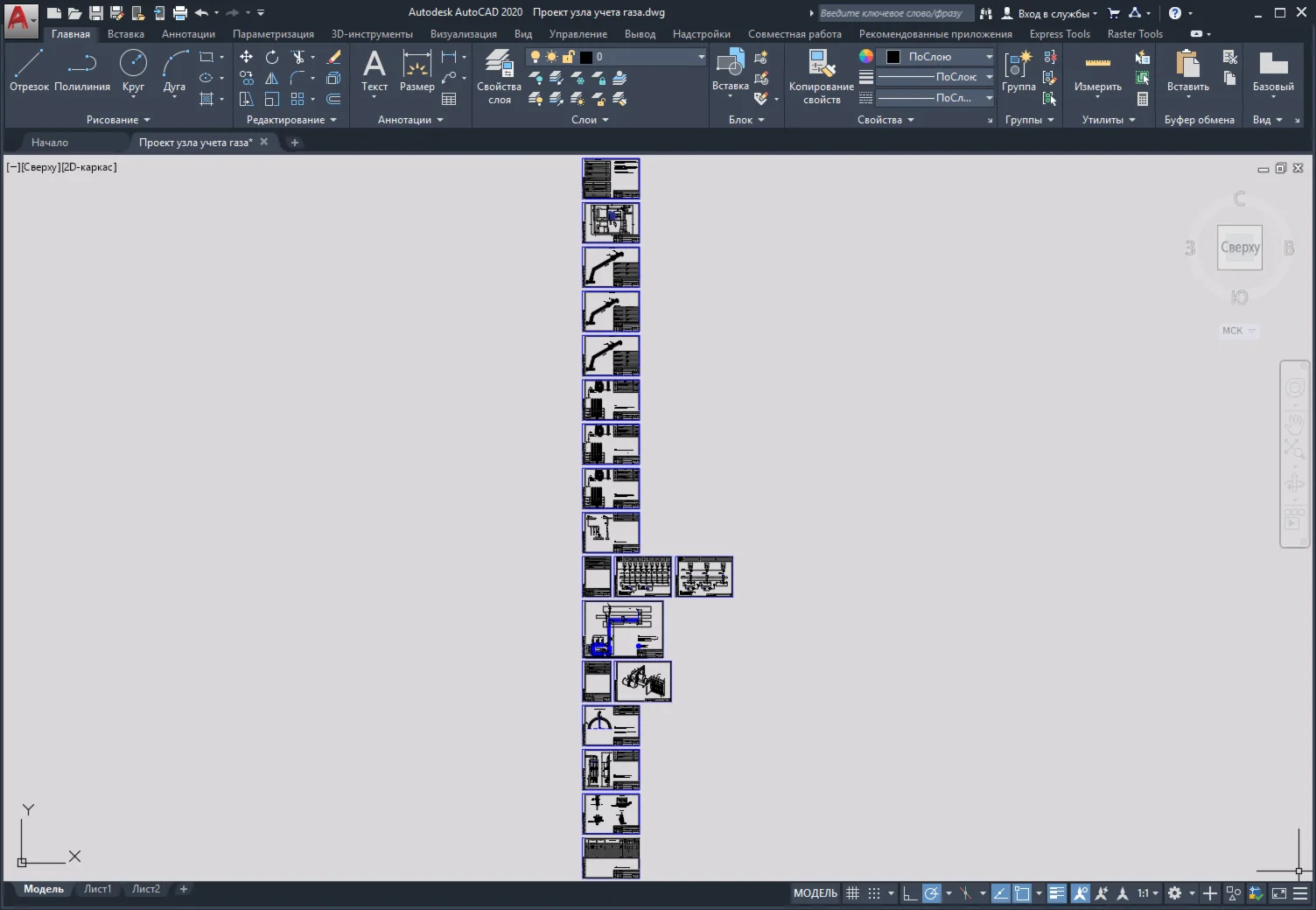

Комплект чертежей на УУ газа:
• Общие данные.
• Ситуационный план территории.
• Схемы конструкции измерительных трубопроводов.
• Электрическая схема питания шкафов преобразователей давления и местного щита КИП в ГРП.
• Схема внешних проводок.
• План кабельных трасс.

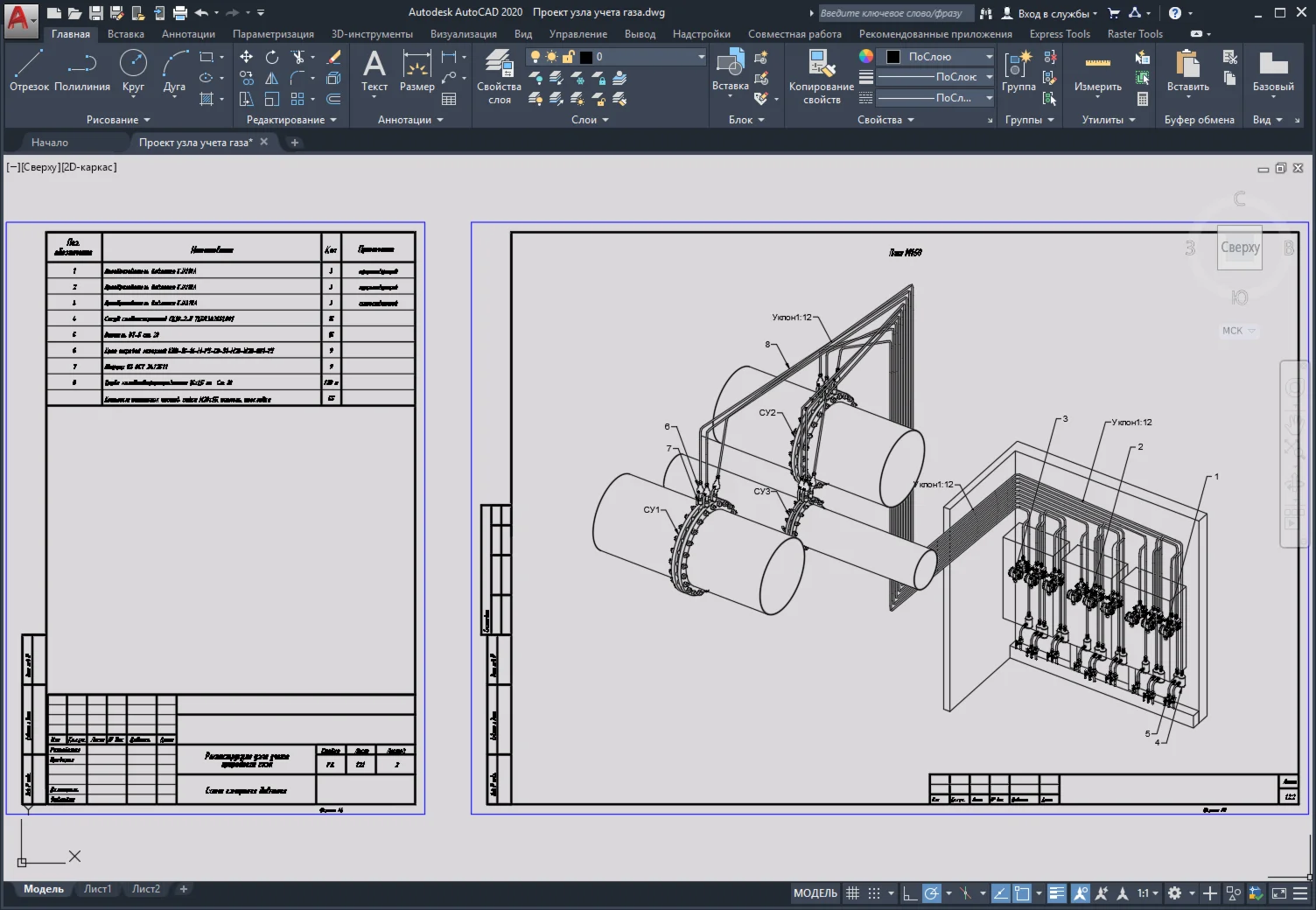

• Cхема измерения давления.
• Схема монтажа термометра сопротивления.
• Чертеж установки термошкафа.
• Схема пломбирования средств измерений.
• Кабельный журнал.
• Спецификация оборудования, изделий и материалов.

Формат - DWG, совместимый с AutoCAD 2004-2017, Компас, ZWCAD, nanoCAD, BricsCAD и т.д.
