Чертеж насоса СЭ 1250-140-11.
Описание насосного агрегата СЭ.
Сетевые электронасосы типа СЭ ( например насос СЭ 1250-140-11 ) представляют собой одну из модификаций горизонтальных одноступенчатых насосов, с колесом двухстороннего входа и предназначены для воды с температурой до 180С°, с концентрацией твердых включений до 5 мг/л, размером до 0,2 мм.
Область применения: Тип насосов СЭ 1250-140-11 широко используются в зданиях и сооружениях в качестве обеспечения автономного источника перекачки чистой горячей воды.

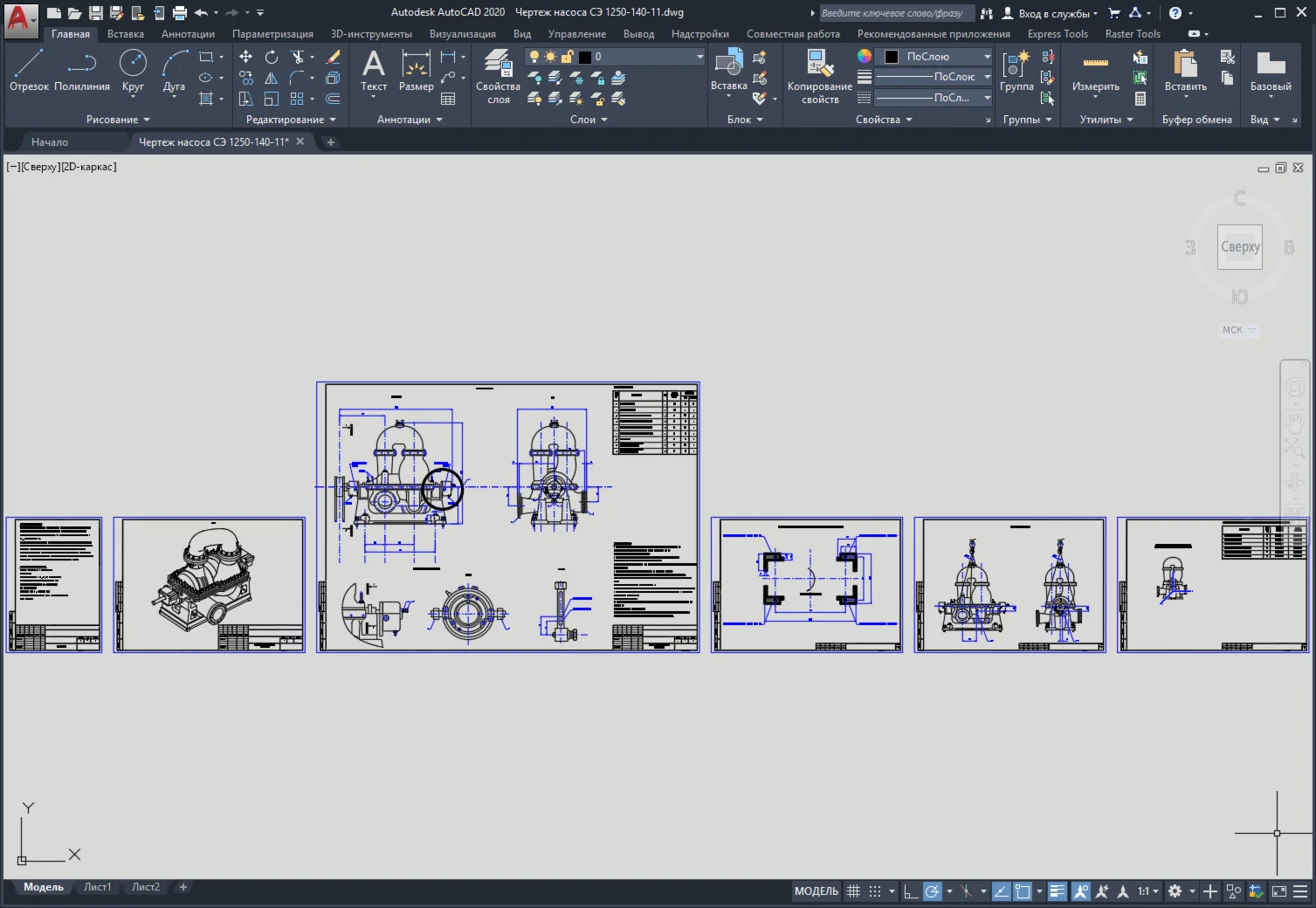

Чертежи насоса СЭ 1250-140-11:
- Эскиз насоса центробежного сетевого СЭ.

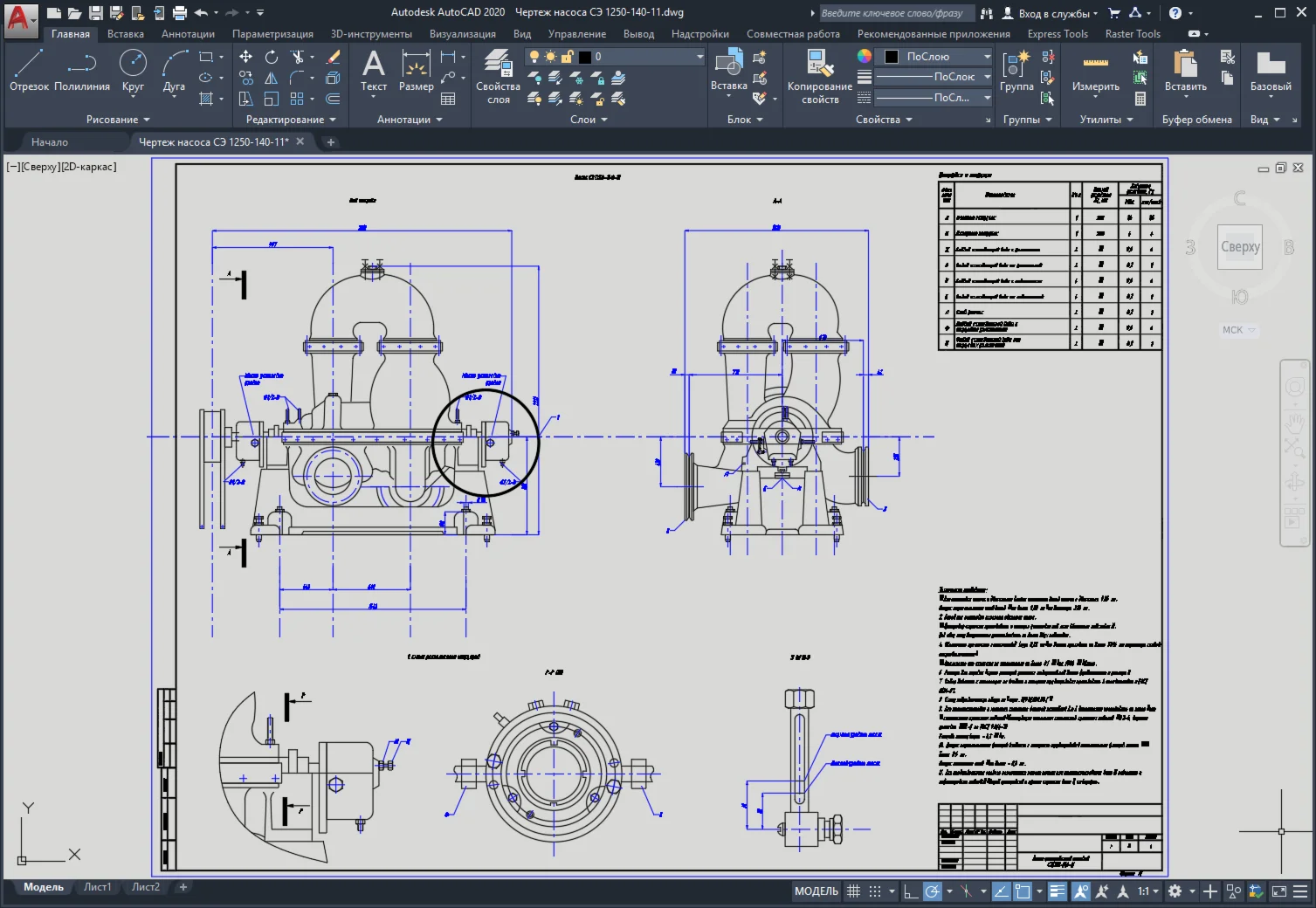

- Габаритно-установочный чертеж насоса СЭ.
- Схема нагрузок на фундамент и разметка отверстий под болты фундаментные.
- Схема строповки насоса.
- Схема допускаемых нагрузок и моментов на патрубки насосов со стороны трубопроводов.

Формат - DWG, совместимый с AutoCAD 2004-2017, Компас, ZWCAD, nanoCAD, BricsCAD и т.д.
