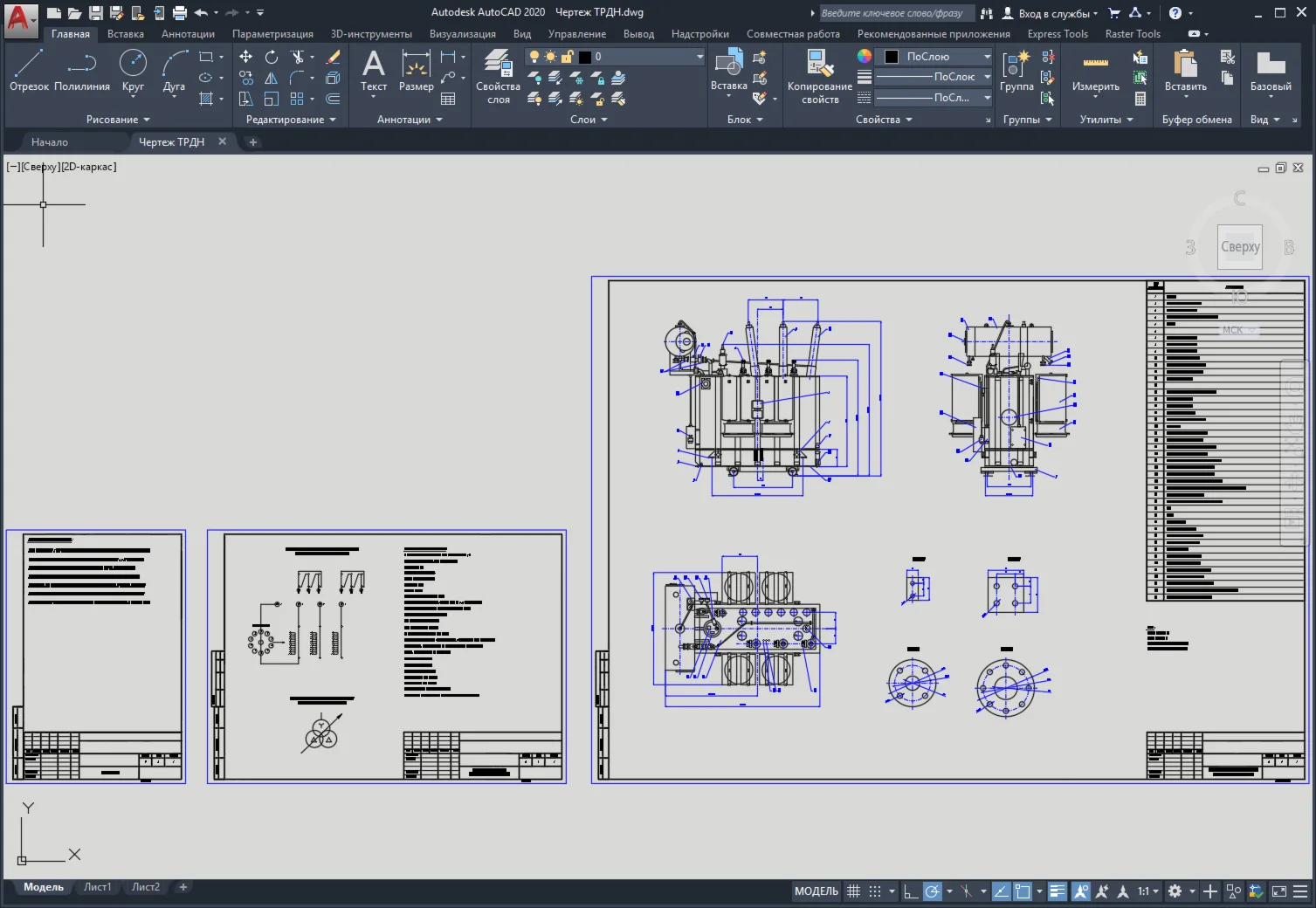

Габаритно-установочный чертеж и электрическая схема на силовой трансформатор TRARE (ТРДН) 40000/110 PN У1, производства ABB.
Описание трансформатора ТРДН.
ТРДН-40000/110-У1 - силовой масляный трехфазный двухобмоточный трансформатор с регулированием напряжения под нагрузкой и системой охлаждения «Д» предназначен для работы в электрических сетях общего назначения 110 кВ. Трансформатор предназначен для преобразования электрической энергии переменного тока класса напряжения 110 кВ в электрическую энергию класса напряжения 6 или 10 кВ низшего напряжения. Трансформатор рассчитан на работу в районах с умеренным климатом на открытом воздухе. Климатическое исполнение У, категория размещения 1 по ГОСТ 15150.

Формат - DWG, совместимый с AutoCAD 2004-2017, Компас, ZWCAD, nanoCAD, BricsCAD и т.д.
