Рабочим проектом освещения 2-х этажной школы, предусмотрено подключение силового электрооборудования и электроосвещение здания.
По степени надежности электроснабжения здание относится ко II категории. Для распределительной сети рабочего и аварийного освещения предусмотрены шкафы распределительные типа ШРЭ-3 с вводным автоматическим выключателем, а также с фидерными автоматическими выключателями для сети электроосвещения и выключателями с дифференциальной защитой на Iут=30мА для бытовой розеточной сети. Щиты рабочего и аварийного освещения установить в нишах стен в запирающихся шкафах. Нормы освещенности помещений приняты в соответствии со СП 52.13330.2016. Светотехнические расчеты произведены методом коэффициента использования.
Тип светильников выбран с учетом назначения помещений. Питание щитов рабочего и аварийного освещения предусмотрено от вводно-распределительного устройства ВРУ, установленного в электрощитовой в подвале.
Групповые распределительные сети запроектированы кабелем марки ВВГ-0,66, прокладываемым скрыто: по стене, в пустотах плит перекрытия, в гофрированной трубе по стене и под перекртием - в техподполье; в стальных трубах – по чердаку.
Выключатели сети освещения и штепсельные розетки в помещениях для пребывания детей устанавливаются на высоте 1,8 м от пола, в остальных помещениях выключатели на высоте 1,5 м, а розетки до 1 м.
Система заземления TN-С-S.

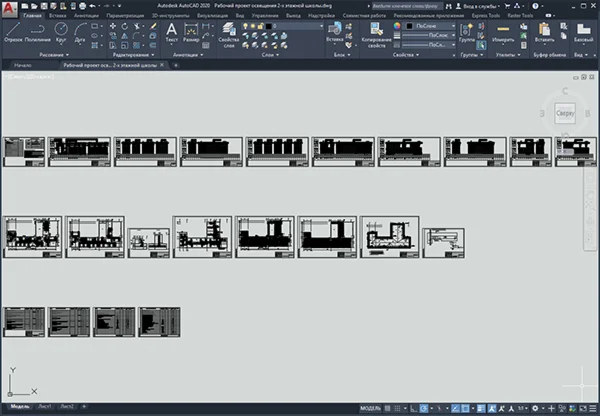

Формат - DWG, совместимый с AutoCAD 2004-2017, Компас, ZWCAD, nanoCAD, BricsCAD и т.д.
