Коллекция условно-графических обозначений опор, зажимов и установочных устройств, применяемых в технологической документации.
Разделы документации: Графические обозначения для машиностроительных и строительных чертежей, диаграмм, планов, карт и соответствующей технической документации на продукцию.

Создано на основе: ГОСТ 3.1107-81 «Единая система технологической документации. Опоры, зажимы и установочные устройства. Графические обозначения».

TAGs: машиностроительные чертежи, технология машиностроения.

Формат – DWG.
38 элементов.
100% по ГОСТ.

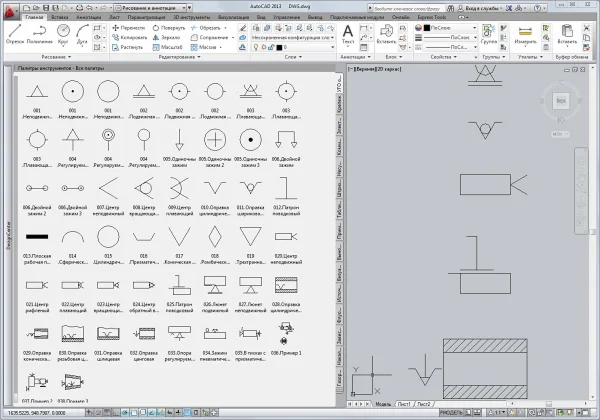

Элементы для удобства собраны в инструментальную палитру блоков AutoCAD 2010 .

Архив также содержит фалы, сделанные как стандартный чертеж формата DWG, совместимые с AutoCAD 2000-2016, Компас, ZWCAD, nanoCAD, BricsCAD и т.д.
