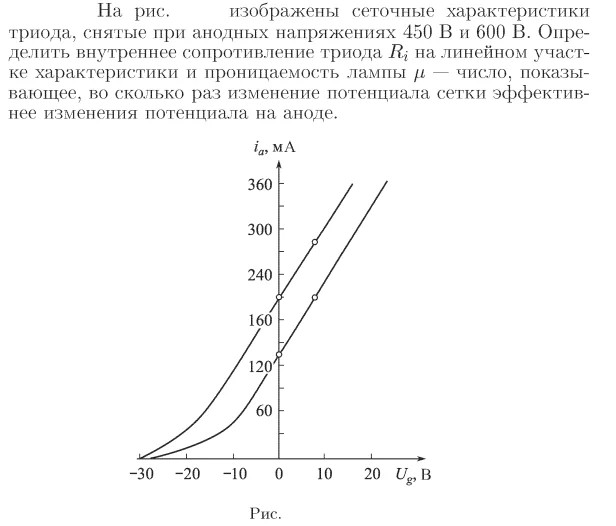

На рис. 33.5 изображены сеточные характеристики триода, снятые при анодных напряжениях 450 В и 600 В. Определить внутреннее сопротивление триода Ri на линейном участке характеристики и проницаемость лампы m — чисто, показывающее, во сколько раз изменение потенциала сетки эффективнее изменения потенциала на аноде.

Подробное решение. Формат gif
